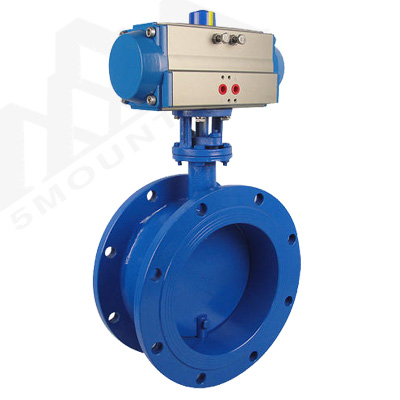

D641W氣動通風法蘭蝶閥

所屬類別：蝶閥系列

產品名稱：D641W氣動通風法蘭蝶閥

產品標簽：D641W氣動通風蝶閥,D641W氣動調節通風蝶閥,雙向氣動通風蝶閥

更新時間：2021/2/13 16:19:32

訪問統計：

D641W氣動通風法蘭蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

D641W氣動通風法蘭蝶閥主要特點為：

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

D641W-1C氣動通風蝶閥采用標準

設計標準:GB/T12238-1989 JB/T8692-1998

法蘭連接尺寸:GB/T9115.1-2000

結構長度 h:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

D641W-1C氣動通風蝶閥執行機構

采用GT或AT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、GT/AT氣動執行器選用鋁合金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、GT/AT氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

D641W-1C氣動通風蝶閥附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

D641W-1C氣動通風蝶閥主要技術參數

D641W-1C氣動通風蝶閥主要零件的材質

D641W-1C氣動通風蝶閥外形尺寸 （PN0.5、2.5）
